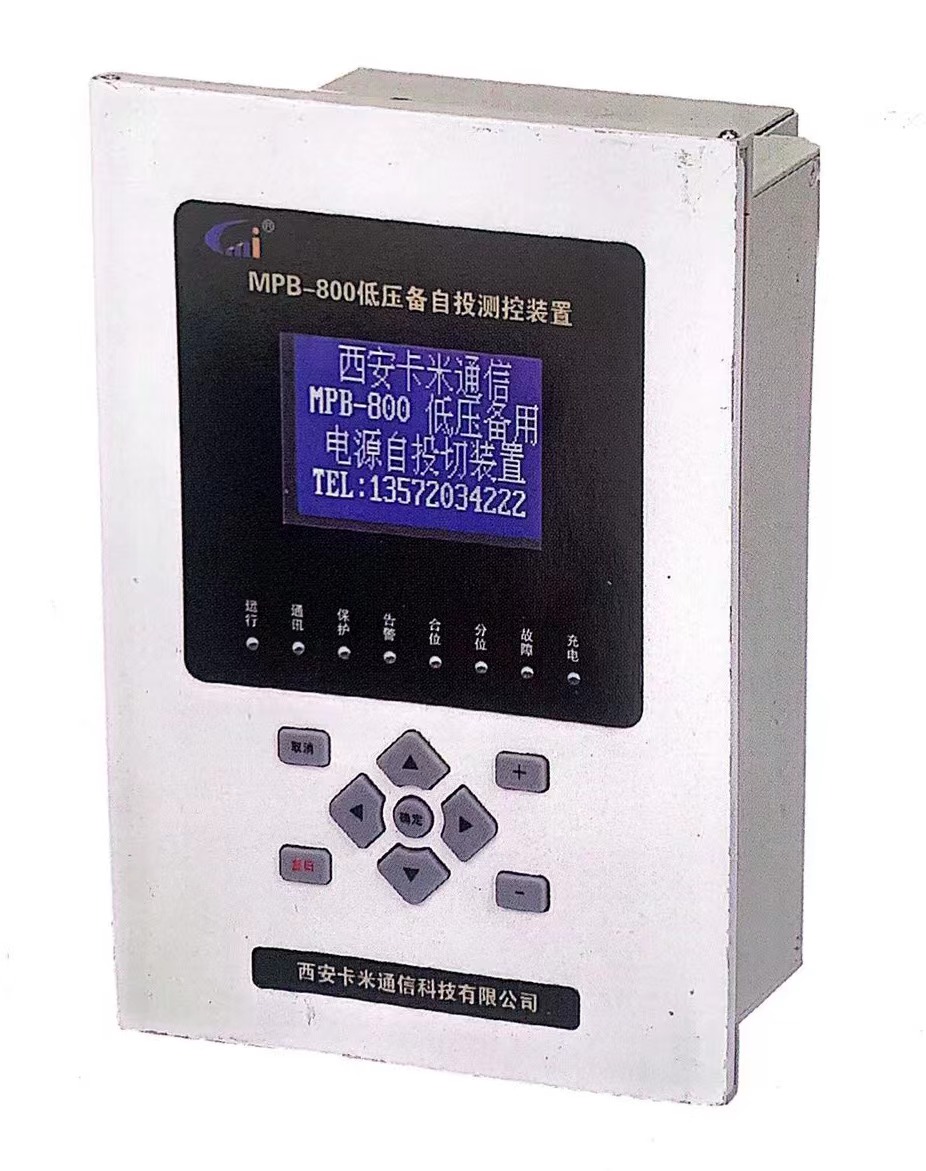

一、图片

二、产品概述

MPB-800备自投测控装置集电量测量、开关量输入、继电器输出、网络通讯、变送输出、显示等功能于一体，具有结构紧凑、安装方便等特点，适用于交流50Hz、额定电压至690V的电压等级，备用电源自动投切方式随一次主接线及运行方式的变化而改变，本说明书只对常用的备用电源自投自复方式加以描述。

三、功能特点

  （1）、采用 32 位嵌入式处理器，具备强大的数据处理能力

  （2）、全面的设备运行信息和谐波分析功能，全面了解运行设备工况

  （3）、详尽的故障事件记录，为运行优化和事故分析提供数据信息

  （4）、故障录波功能，录取故障时模拟量、开入量、状态量，为事故分析提供强大支持

  （5）、全面的计量、分时计费功能，为企业能耗管理提供数据信息

  （6）、具备远方查看及下传装置定值功能，方便了装置的维护

  （7）、人机接口界面友好、操作简便，各种运行信息采用中文显示，一目了然

  （8）、高标准的电磁兼容性能，为装置稳定运行提供了保障

四、技术参数

  （1）、工作电源：AC220V、DC110V或22

  （2）、电压输入：380V

  （3）、电流输入：5A

  （4）、电流整定范围：0.1In~4In

  （5）、电压整定范围：0.1Un~1.3Un

  （6）、时间整定范围：0.00s~60.00s

  （7）、电流动作误差：±3%

  （8）、电压动作误差：±3%

  （9）、电源回路：不大于5W

  （10）、4-20mA电流回路：不大于5W

  （11）、工作容量：AC250V/8A、DC30V/8A

  （12）、断开容量：阻性负载下AC250V/8A、DC30V/8A

  （13）、工作温度：-15℃~55℃

  （14）、工作湿度：≤95%RH
